Alguns agentes
de cura
Aminas: primárias, secundárias, terciárias, alifáticas, cicloalifáticas,
aromáticas.
Poliamidas
Poliaminas
Anidridos
Solventes
As resinas epóxi são solúveis em solventes oxigenados como:
Acetatos, cetonas, éteres, glicólicos, etc.
OBS: Existe os diluentes reativos, que além de atuarem como
solventes própriamente ditos reagem com o agente reticulante passando
então a fazerem parte integrante do revestimento. Os diluentes reativos,
reduzem a densidade de ligações entre as cadeias poliméricas; diminuem
a resistência ao calor, a solventes e a agentes químicos dos revestimentos
em que participa.
Usos
Os sistemas epóxi bicomponente são usados na formulação de tintas
protetivas de alto desempenho para manutenção industrial, revestimento
de alta resistência química, alta aderência, excelente resistência
a abrasão, tintas marítimas, isolamento elétrico (Baixa; Média;
Alta tensão), adesivos diversos, brindes, laminados, pisos, ferramentaria,
movimentação de cargas químicas, modelação, construção civil, bijuterias,
etc.
OBS - 1: Como
nas formulações o teor de resina epóxi varia muito em função da
finalidade a que se destina, quando for adicionar o agente de cura,
deve-se sempre observar na literatura do produto a relação de mistura
entre os dois componentes !
OBS - 2: Após
a cura total, a resina com catalisador formam um produto termofixo,
ou seja, um produto irrecuperável ( não reciclável ) !
O tipo de resina
mais procurada é uma resina fundível, livre de solventes, formada
à base de resinas epóxi, destinada ao emprego e endurecimento sem
pressão em temperatura ambiente ou levemente aquecida (20 a 60ºC).
O sistema de resinas fundíveis, já comprovou a sua grande utilidade
na indústria elétrica e eletrônica e especialmente no campo das
instalações de baixa tensão.
O seu excelente poder adesivo, já comprovado nos mais diversos tipos
de materiais, pode ser aproveitado integralmente ou suprimido com
medidas adequadas.
Quando adicionamos o endurecedor na resina, observa-se uma reação
exotérmica, que oscila de acordo com o tamanho da peça. Para reduzir
a reação exotérmica da massa de resina, podemos adicionar materiais
de enchimento de origem mineral ( cargas ), possibilitando assim
a produção de peças maiores.
Quando houver um retardamento do processo de endurecimento, recomenda-se
aquece-la com raios infra-vermelhos ou pelo endurecimento em fornos
ou estufas. Este tipo de resina moldável, distingue-se pelas altas
resistências mecânicas, dielétricas e pelo alto grau de resistência
química ou atmosférica.
As resinas moldáveis com enchimento dos tipos acima indicados, apresentam
uma menor absorção de água , maior resistência a deformação no calor
e ainda uma maior resistência à pressão. As resinas fundíveis praticamente
mantém o grau da resistência à flexão bem como de choque até mesmo
sob a influência de temperaturas muito baixas.
Material
de enchimento (cargas)
Podem ser: Pós, Grãos, Tecidos, fibrosos.
Pós: Carbonato
de cálcio, aerosil, pó de alumínio, pó de ferro, pó de quartzo,
calcita, talco.
Grãos: Grãos de alumínio, grãos de quartzo.
Tecidos: Tecido de vidro, de carbono, híbrido (carbono + vidro),
tecido kevlar (marca registrada Dupont).
Fibrosos: Mechas de algodão, roving - 6 mm (fibra de vidro picada),
véu de superfície.
O uso de
cargas minerais
A-) Reduz a contração e a reação exotérmica durante a cura.
B-) Proporciona um menor coeficiente de dilatação térmica.
C-) Melhora a condutibilidade térmica.
D-) Proporciona um maior módulo de elasticidade, mas reduz o alongamento
de ruptura.
E-) Diminui os custos de produção por fundição.

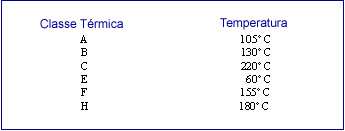

Tabela de
classe térmica
Conforme for formulada a resina com as variáveis de cargas minerais,
aditivos, pigmentos, etc... , na reação com determinados catalisadores,
podemos obter após cura total (7 dias), resistência à temperaturas
diferenciadas gerando assim uma classificação de resistência térmica
como segue:
OBS:
Classes C e H são mais recomendados as resinas á base
de silicone apesar do custo ser mais alto. Os epóxi levam vantagem
quando se fala em melhor performance térmica a longo prazo e menor
resistência térmica instantânea.
|
